Communiquer à distance avec des victimes isolées avec un drone

Ce système de conception française de marque AirEvenPro, de “talkie-walkie volant” repose sur deux modules haut-parleur et récepteur TW-AEP embarqués, adaptable sur la plus part des drones, pour communiquer à distance des conseils de sécurité et rassurer.des victimes en détresse…

Il pourra intéresser les secouristes et sauveteurs ou forces de l’ordre qui interviennent dans le cadre des secours à personnes en milieu périlleux, dans un lieu isolé, en montagne, en mer…. Par exemple les GRIMP des sapeurs-pompiers, les sauveteurs en mer, nageurs sauveteurs sur les plages, secours en montagne et canyoning,…etc…

Il permet de donner des conseils de sécurité, de rassurer une ou des victimes en situation d’urgence ou de détresse.

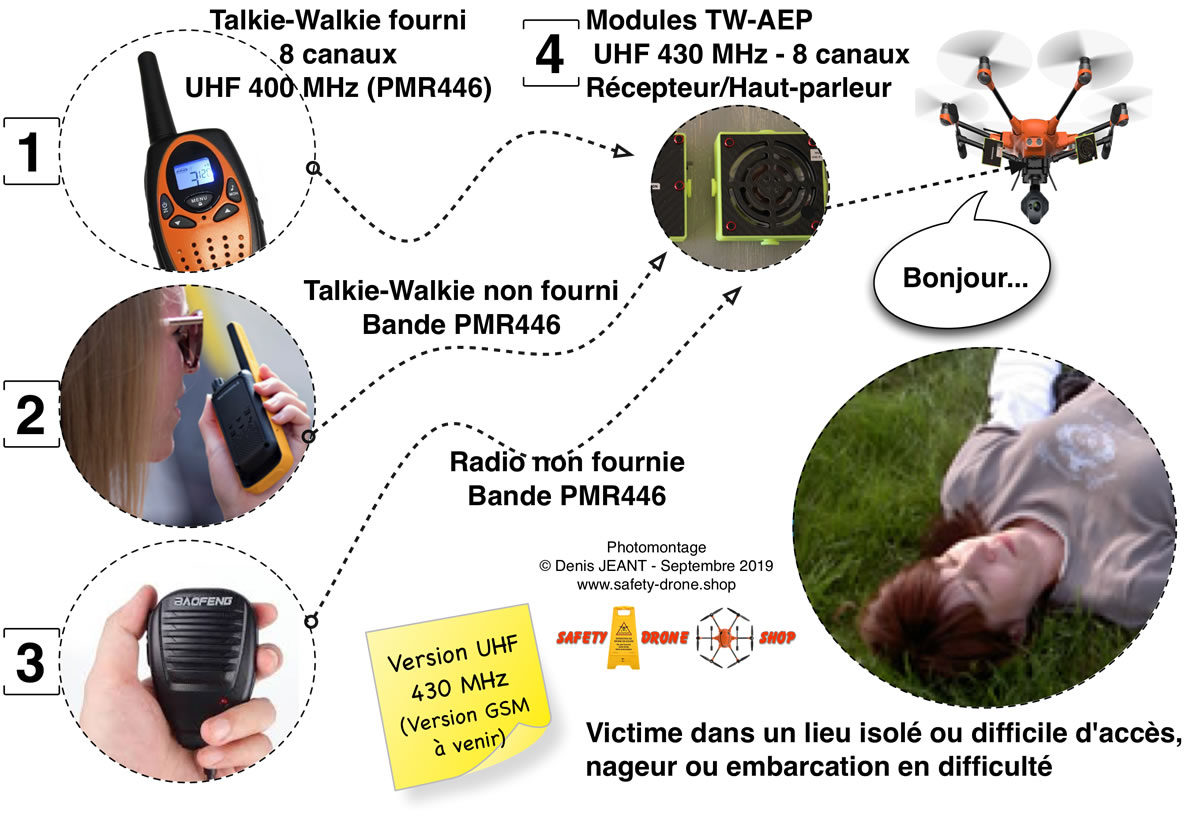

Principe de fonctionnement du système TW-AEP embarqué pour drone

Contenu du kit avec modules haut-parleur et de réception TW-AEP embarqués

L’ensemble comprend en standard:

• Module haut-parleur TW-AEP avec membrane tropicalisée et étanche au ruissellement, à fixer sur le drone;
• Module de réception TW-AEP avec antenne de réception, à fixer sur le drone;
• câble de liaison entre les deux modules TW-AEP;
• 2 systèmes de fixation en caoutchouc pour les deux modules;
• 1 chargeur USB et 4 accus Li-ion de 3,7 V et 1100 mAh
• 1 talkie-walkie PMR446 (Lire l’encadré plus bas) en UHF 400 MHz, 8 canaux, modèle XF-638 de marque Floureon® et de couleur orange

En option:

• Valise en polypropylène, anti-choc et étanche (IP67), avec mousse prédécoupée, pour stocker et transporter l’ensemble à l’abri

Modules haut-parleur et de réception TW-AEP pour drone embarqués

Les deux modules haut-parleur et de réception sont reliés entre eux par un câble et monté avec un système de fixation spécifique en caoutchouc livrés dans le kit. Ce dispositif sonore vient donc compléter la caméra embarquée.

Module haut parleur embarqué

Son boîtier est en PLA fluorescent et carbone de dimensions carrée compactes (89 x 89 mm) et d’une masse de 326 g.
Le haut-parleur est doté d’une membrane tropicalisée et étanche au ruissellement.

Il a été relevé par le fabricant lors d’un test (voir l’onglet vidéo) un niveau sonore de 75 db à 10 mètres sous un vent contraire de 50 km/heure. Le bruit des hélices du drone ne couvre pas la voix du haut-parleur.

Module de réception embarqué
Il s’agit d’un récepteur UHF sur la bande 430 MHz (Autre bande de fréquence sur étude) doté d’une antenne pliable, à position verticale.
Le module électronique de réception a la même taille carré de 89 x 89mm, comme le module haut-parleur et  d’une masse de 250 g avec les accus  Li-ion de 3,7 V et 1100 mAh (14x65mm et masse de 22 g / pièce).
Le boîtier en PLA fluo et carbone est doté d’un affichage double fonction par alternance qui précise le niveau de tension des accus (tension maxi 12 V) et le numéro du canal radio utilisé (1 à 8).
Il est complété d’un interrupteur Marche / Arrêt (ON/OFF) avec signal sonore 3 tons à la mise en marche et d’un sélecteur rotatif pour le choix d’un canal parmi 8.

Le module est livré avec un chargeur pour 4 accus avec cordon de charge pour port USB doté d’une entrée: DC 5 V 1-2 A et une sortie: DC 4,2 V 1000 mA.
Pour finir, il est possible de suivre la charge individuelle des accus à l’aide de voyants.

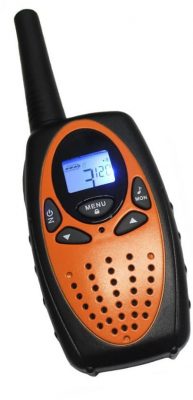

Talkie-walkie pour émettre depuis le sol

Le Talkie-walkie en PMR446 Lire l’encadré juste en dessous) qui permet d’émettre depuis le sol est sur la bande 400 MHz, avec 8 canaux. C’est l’émetteur-récepteur qui permettra de donner des consignes à la victime à distance.

Il est possible de communiquer avec d’autres émetteurs récepteurs supplémentaires (non fournis) sur la même bande de fréquences.

Spécifications du Talkie-Walkie XF-638:

• Radio birectionnelle (émetteur/récepteur);
• Couleurs: orange/noir;
• Fonction de balayage automatique des 8 canaux en PMR446 (Lire l’encadré juste en dessous);
• 8 canaux et 50 sous-canaux  soit un total de 400 combinaisons pour communiquer;
• Deux boutons pour naviguer dans les 8 canaux manuellement;
• Bouton ON/OFF;
• Alarme pour l’appel;
• Réglage du volume sonore;
• Bonne qualité sonore, niveau de volume réglable;
• Affichage LCD rétro-éclairé avec indicateur d’état de la batterie;
• Verrouillage sur un canal;
• Transmission de la voix: fonction PTT / VOX ;
• Portée de 3 km selon le fabricant Floureon® (Plutôt 1 à 2 km selon les obstacles);
• Alimentation: 3 piles AA (livrées avec) ou accus AA (non inclus);
• Prise d’écouteur: 2.5 mm;
• Clip de ceinture.

PMR446: fréquences libres et gratuites ?

PMR446 est l’abréviation de Professional Mobile Radio ou parfois décliné en Private/Personal Mobile Radio.

Le nombre 446 est la fréquence de 446 MHz située dans ce que l’on appelle l’UHF (Ultra Haute Fréquence).

Une faible portion sur le début de bande est exploitable par ce type d’émetteurs-récepteurs. En quelque sorte, ce sont les fréquences libres et gratuites (sans licence) utilisées par les émetteurs-récepteurs le plus souvent de type talkies-walkies que vous soyez professionnels n’ayant pas l’utilité de “louer” une fréquence radio à l’ANFR (France) ou utilisateurs de loisirs. Par conséquent, tous les utilisateurs équipés de ce type de matériel peuvent écouter les fréquences correspondantes qui ne sont pas cryptées et protégées.

Cette bande s’étend de 446.00625 Mhz à 446.19375 Mhz en mode FM. Le tout réparti sur 16 Canaux espacés de 12.5 kHz.

Attention, la puissance maximale autorisée sur ces canaux est de 500 MilliWatts ou 0,5 Watts.

Valise de transport étanche et anti-choc (Vendue en option)

Une valise plastique résistante (polypropylène) et étanche (IP67) de couleur orange est vendue en option. Elle permettra de protéger le dispositif lors de son stockage et transport. Ses dimensions extérieures sont 258 x 243 x 167,5mm, avec mousse prédécoupée. Sur demande, elle peut être livrée en jaune.

Limites de responsabilité du fabricant et confidentialité des communications !

Le produit TW-AEP est uniquement à usage pour les drones, afin de porter secours à des personnes. En effet, tout autre usage ne serait pas conforme aux règles d’utilisations préconisées par le constructeur. De plus, en l’état, ce matériel n’est pas adapté pour intervenir dans des environnements avec risque d’explosion qui nécessitent du matériel dit ATEX. Airevenpro® se dégagera de toute responsabilité dans le cadre d’un autre type d’utilisation, non prévu.
Pour finir, ce système utilise des fréquences libres d’accès et gratuites (sans licence) dite PMR446 (Lire l’encadré plus haut). Mais sur demande d’autres fréquences peuvent être proposées sur mesure (Nous contacter si besoin).
