Boosters d’antennes Raptor SR ou XR pour drones Autel
141,44€ – 205,60€
Boosters d’antennes SR et XR de marque 4HAWKS pour drones Autel Robotics. Ils augmentent considérablement la portée d’environ x2 (SR) et x4 (XR) par rapport à une antenne classique, mais surtout la stabilité du signal de votre drone, en particulier dans des conditions perturbées.
La société polonaise 4HAWKS est spécialisée dans la fabrication d’accessoires pour drones et plus particulièrement d’antennes. De plus, tous les composants de leurs produits sont fabriqués dans l’Union Européenne. Leur équipe d’ingénieurs expérimentés est présente dans ce secteur depuis plus de 15 ans. Ces derniers réalisent également des produits personnalisés, sur mesure, pour des armées, des agences de renseignements, des industries, des fabricants de drones et d’autres secteurs. Pour finir, un laboratoire d’essais certifié garantit l’observation correcte des normes européennes et des exigences requises par les client, selon les projets.
Deux types de boosters d’antennes sont proposés:
- Raptor SR: plus compact (16,1 x 9,1 x 1,7 cm) et plus léger (200 g dont 120 g d’antenne et 80 g de platine), se rangeant facilement dans un sac, avec une amélioration de la portée x2 par rapport à une antenne standard. C’est le modèle que nous recommandons pour les usages les plus courants, car il est d’un excellent rapport performances/encombrement. Le Raptor SR n’existe pas encore pour les toutes dernières séries des drones Evo Nano, Nano+ ou Evo Lite et Lite+ et pour le drone ancien X-Star Premium;
- Raptor XR: beaucoup plus encombrant (29,2 x 18,2 x 2,1 cm) et plus lourd (~ 560 g dont 470 g d’antenne et 90 g de platine), avec une amélioration de la portée x4 par rapport à une antenne standard. Le Raptor XR n’existe pas pour les toutes dernières séries de drones Evo Nano, Nano+ ou Evo Lite et Lite+.

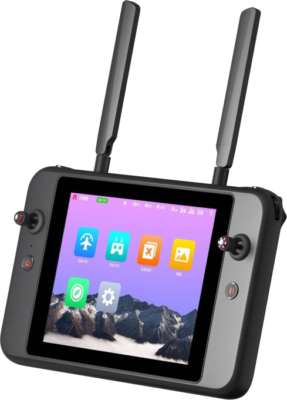

Pour la radiocommande optionnelle Smart Controller d’Autel®:
Il existe aujourd’hui (avril 2022) des boosters d’antennes compatibles avec cette radiocommande (RC) optionnelle Smart Controller que cela soit en version 1 (v1), mais également en version 2 (v2). Ce qui n’était pas le cas précédemment. Dans l’attente de la présentation des produits dans notre boutique en ligne, veuillez nous consulter sur devis@safety-drone.shop en nous précisant la version de radiocommande dont vous êtes équipés (version 1 ou version 2) . Pour rappel, cette radiocommande avec écran intégré de 7,9 pouces est vendue en option par Autel® pour les drones de la série Evo II. Son écran intégré est selon les données fabricant 4 fois plus lumineux qu’un écran de smartphone avec une luminosité de 2 000 cd/m².
Attention au choix du produit adapté:
Lors de la commande du produit, vous devez sélectionnez la version précise du modèle de drone correspondant, dans les options d’achat plus haut, à l’aide du menu déroulant. En effet, il existe différentes déclinaisons des boosters d’antennes Raptor SR ou XR.
La sélection dans les deux menus déroulants plus haut, d’un modèle de drone Autel Robotics et d’un booster d’antenne Raptor (SR ou XR), vous permet également, pour chaque produit, de visualiser les photos, d’afficher sous la forme de diagrammes les données de mesures techniques et les prix en relation.
Attention aux versions 1 et 2 différentes de l’Evo II:
Les versions 1 et 2 (v1 et v2) reposent sur des technologies différentes et ne sont pas compatibles. Pour fonctionner ensemble, drone Evo II, radiocommandes (d’origine ou Smart Controller optionnelle) et boosters d’antennes Raptor (SR et XR) doivent être de la même version: version 1 ou version 2.A titre d’exemple, vous ne pouvez pas utiliser un drone Evo II en version 2 (v2) la plus récente, avec un booster d’antennes Raptor SR ou XR prévu pour la version 1 (v1) de l’Evo II.
En effet, les différences principales sont les suivantes:
- Version 1 (v1) plus ancienne:
Utilise la fréquence 2,4 GHz pour les deux liaisons drone et retour vidéo (2 antennes );
- Version 2 (v2) plus récente:
Utilise la fréquence 2,4 GHz pour la liaison drone (antenne 1) et la fréquence 4,8 GHz pour le retour vidéo (antenne 2).
Nous proposons dans notre boutique des boosters d’antennes Raptor SR et XR différents pour les versions 1 (v1) et 2 (v2) différentes de l’Evo II. Attention, lors du choix du modèle de bien sélectionner le bon.En cas de doute, veuillez SVP, nous contacter depuis l’onglet “Poser une question”, situé en haut de page.
Les boosters d’antennes SR ou XR ne sont jamais vendus avec les radiocommandes qui sont le plus souvent livrées avec les drones.
RAPTOR SR
Pour les séries AUTEL Evo I & II
RAPTOR XR
Pour les séries AUTEL Evo I & II
RAPTOR XR
Pour Autel X-Star
RAPTOR SR pour Evo
Diagramme de radiation ports 1 & 2 (2,4 GHz)
RAPTOR XR pour Evo
Diagramme de radiation ports 1 & 2 (2,4 GHz)
RAPTOR SR pour Evo II
Diagramme de radiation ports 1 & 2 (2,4 GHz)
Les boosters d’antennes 4HAWKS augmentent considérablement la portée. Mais surtout la stabilité du signal de votre drone Autel Robotics®, en particulier dans des conditions perturbées. A titre d’exemple, le booster d’antenne 4Hawks SR du modèle AUTEL Evo II Pro fonctionne à 2,4 GHz avec un gain de 9 dBi ainsi que sur une fréquence de 5,8 GHz avec un gain de 14 dBi.
L’ensemble est léger et de belle facture. mais aussi, l’inclinaison réglable de l’antenne est facilitée par le changement de position rapide en un seul clic sur 5 positions différentes. cela permet de l’orienter en direction du drone et d’optimiser sa directivité. De cette manière, vous pouvez être sûr de réduire les pertes de liaison avec votre drone et le retour vidéo.
Nos boosters d’antennes sont livrés sans radiocommande. En effet, elles sont présentées sur certaines photos afin d’avoir une idée de la fixation des boosters d’antennes. Le plus souvent, elles sont vendues avec chaque drone.
Manuel d'emploi (PDF) dans votre espace clientCaractéristiques principales des boosters d’antennes Raptor de 4HAWKS
Portée du signal et distance de vol étendues (Antenne passive)
Supression du bruit (perturbations)
des autres périphériques
Signal vidéo amélioré
réduisant le risque de coupures
Directivité de l’antenne
et du signal ajustable
Conception légère
et de haute qualité
Solution complète
et prête à l’emploi
Augmentez la portée du signal et la distance de vol
Les boosters d’antennes de la gamme Raptor SR et XR ont été conçus pour augmenter la portée du signal et la distance de vol de votre drone. Tout cela avec un signal vidéo plus stable et une longue portée limitée uniquement par la réglementation et votre batterie. En France, la réglementation (DGAC) impose le vol à vue pour une pratique du drone en loisir, 100 mètres (S3) et 200 mètres (S1) du télépilote pour les activités particulières (professionnels).
Meilleures performances et en toute légalité
L’antenne directionnelle permet un vol de drone limitant le risque de perte des signaux pour la vidéo et la liaison de contrôle du drone. De plus, l’action des interférences et des bruits numériques provenant d’autres périphériques (téléphone portable, radio…) ou réseaux sont réduits. Il s’agit d’une antenne passive qui respecte les limites de puissances imposées par la réglementation européenne, ne vous exposant donc pas à une amende et à des problèmes d’assurance en cas d’accident.
Comprendre les performances de l’antenne “Beam”
“Beam”, de l’anglais faisceau, rayon. Par rapport aux antennes omnidirectionnelles d’origine à faible efficacité, l’antenne du booster d’antenne de la gamme Raptor de 4HAWKS étend la couverture sectorielle, augmentant ainsi la portée de vol maximale et surtout la qualité du signal. Une antenne équidirective ou omnidirectionnelle rayonne de la même façon dans toutes les directions du plan horizontal, contrairement à une antenne directive qui permet d’augmenter la qualité du signal avec un faisceau plus étroit pour caricaturer.
Diagrammes d’émission d’antennes
Antenne standard
Antenne Beam 4Hawks
Optimisez la propagation des ondes vers votre drone
En dehors des performances des antennes, certaines conditions limitent les performances de la propagation des ondes radio comme des obstacles (Immeubles, falaises, montagne…), perturbations (bruits) électromagnétiques ambiantes (téléphone portable, radio..), ouvrages métalliques (ponts, tour, grues, béton armé…), l’indice de réfraction de l’air atmosphérique lié aux conditions météorologiques, la position de l’antenne du drone,….
Imaginez des coupures intempestives du retour vidéo, voir de la liaison qui contrôle votre drone ! Avec les boosters d’antennes de la gamme Raptor de 4Hawks, le signal (vidéo et liaison drone) est amélioré grâce à une propagation efficace des ondes radio pointées vers le drone.
[noo_beforeafter items=”%5B%7B%22bimg%22%3A%2215077%22%2C%22blabel%22%3A%22Vidéo%20dégradée%20avec%20artéfacts%22%2C%22aimg%22%3A%2215078%22%2C%22alabel%22%3A%22Vidéo%20de%20qualité%20avec%20Raptor%22%7D%5D”]Antenne standard
Antenne Beam 4HAWKS
Tous les accessoires sont inclus
L’ensemble complet du booster d’antenne Raptor de 4HAWKS comprend une antenne, un système de montage dédié, de câbles avec raccords adaptés et d’autres outils nécessaires pour modifier votre radiocommande. Les câbles livrés viennent se visser sur les raccords à la place de vos deux antennes d’origines de la radiocommande. Aucun perçage, ni soudure ne sont nécessaires. Par contre, pour l’ensemble des modèles, la radioccommande doit être démontée pour insérer deux câbles. Voir à ce sujet, les trois tutoriels vidéo dans l’onglet “Vidéos” en haut de page. Nous vous recommandons de faire réaliser cette opération par un technicien spécialisé à moins que vous ayez les compétences pour le faire. N’hésitez pas à nous consulter sur le sujet (Utilisez l’onglet “Posez une question” en haut de page). Veuillez vous renseigner au préalable sur les conditions d’application de votre garantie du fabricant Autel Robotics® pour cette dernière.
Position de l’antenne ajustable en hauteur
Le système de bras de support du booster d’antenne de la gamme Raptor de 4HAWKS est ajustable en hauteur en modifiant son angle d’incidence. Cela permet de diriger l’antenne avec précision vers la position actuelle du drone, en sélectionnant la meilleure directivité.
Attention:
Pour des raisons de sécurité et pour être en conformité avec la réglementation, dont française, vous devez voler avec votre drone à vue, hors nuages, brouillard… en vue directe ou visual line of sight (VLOS) en anglais. De plus, en France, pour les exploitants professionnels, ces derniers doivent respecter des scénarii de vols précis (S1, S2, S3), avec des distances horizontales maximales du drone par rapport au télépilote. Par exemple, 200 mètres maximum pour le scénario S1 et 100 mètres maximum pour le scénario S3.
Par conséquent, les boosters d’antennes Raptor de 4HAWKS sont surtout intéressants afin d’améliorer la stabilité du signal radio (vidéo et liaison drone) et non pour accroître la distance de survol qui est donc limitée par la réglementation et l’autonomie de vos batteries.
| Marque | 4Hawks |
|---|---|
| Modèle | Raptor SR, Raptor XR |
| Couleur | |
| Matériau | Système de bras de support en acier inoxydable, ABS |
| Dimensions | SR: 16.1 x 9.1 x 1.7 cm, XR: 29.2 x 18.2 x 2.1 cm |
| Poids (unité) | SR: 200g (120g antenne + 80g Platine montage), XR: ~ 560g (470g antenne + 90g Platine montage) |
| Fréquence | SR: Port 1: 2.40 – 2.50 GHz, Port 2: 4.90 – 5.90 GHz, Port 3: 2.40 – 2.50 GHz, XR: Port 1: 2.40 – 2.50 GHz, Port 2: 5.20 – 6.00 GHz, Port 3: 2.40 – 2.50 GHz |
| Gain | SR: Port 1: 9 dBi (+/- 1 dBi), Port 2: 14 dBi (+/- 1 dBi), Port 3: 9 dBi (+/- 1 dBi), XR: Port 1: 14 dBi (+/- 1 dBi), Port 2: 16 dBi (+/- 1 dBi), Port 3: 14 dBi (+/- 1 dBi) |
| ROS ou VSWR | SR: Port 1: < 1.50 (max. < 2.30), Port 2: < 1.50 (max. < 1.70), Port 3: < 1.50 (max. < 2.30), XR: Port 1: < 1.20 (max. < 1.40), Port 2: < 1.80 (max. < 2.50), Port 3: < 1.20 (max. < 1.40) |
| Diagramme, angle de couverture d'antenne | SR: Port 1: 70°/65°, Port 2: 35°/40°, Port 3: 70°/65°, XR: Port 1: 35°/45°, Port 2: 35°/20°, Port 3: 35°/45° |
| Polarisation | XR et SR: Port 1 – Port 2 – Port 3: Vertical |
| Impédance | SR: Port 1: 50 Ω, Port 2: 50 Ω, Port 3: 50 Ω, XR: Port 1: 50 Ω, Port 2: 50 Ω, Port 3: 50 Ω |
| Remarque | 1 port 5,8 GHz, 2 ports 2,4 GHz, Antenne passive, Complet et prêt à l'emploi (plug& play), Installation sans soudure, Résistant aux UV |
| Utilisation conseillée | Augmenter la portée du drone, Augmenter la stabilité du signal radio, Limiter l'influence des interférences |
| Modèle de drone ou radio | Evo I (2,4 GHz x2), Evo II v1 (2,4 GHz x2), Evo II v2 (2,4 GHz + 5,8 GHz), X-Star Premium (2,4 GHz x2) |
| Norme(s) | Déclaration de conformité CE du fabricant |
