Conseils

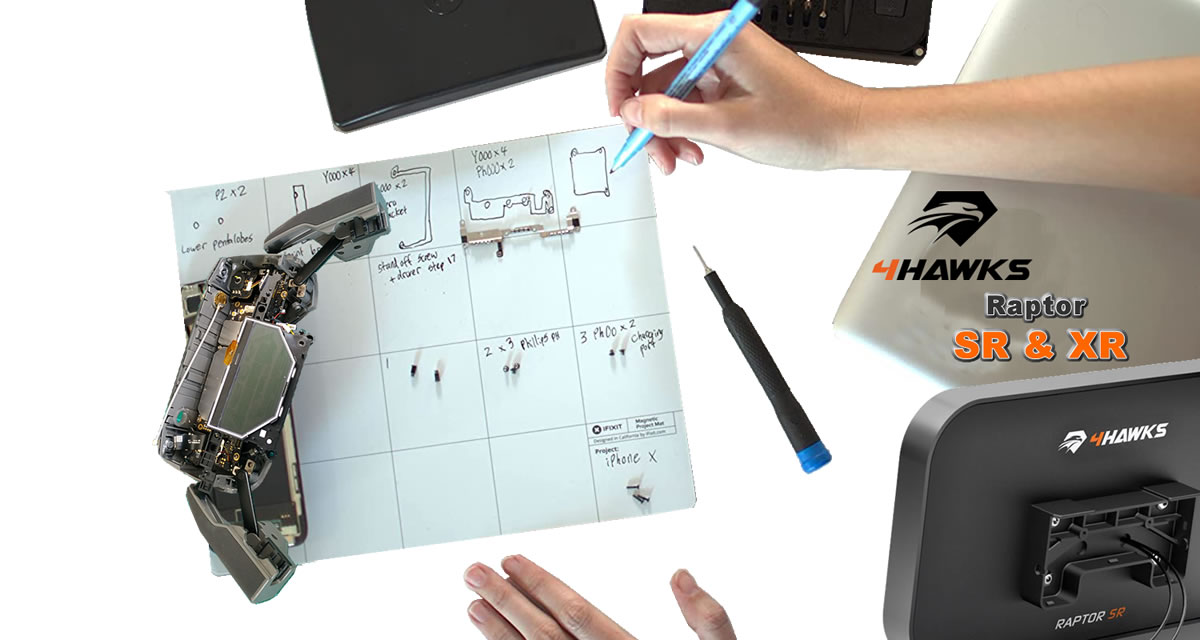

Démonter votre RC et adapter un booster d’antennes
Nov
Vous venez d’acquérir un booster d’antennes Raptor SR ou XR afin d’améliorer la qualité du signal radio de votre radiocommande. Vous voulez notamment éviter des coupures du retour vidéo. Ou vous souhaitez prendre connaissance des informations liées à l’opération de démontage/remontage avant d’en acheter un. Les conseils à la suite sont donc faits pour vous, en complément des tutoriels vidéo ou des manuels fabricant au format PDF.
Page de programmation et inscription a nos webinaires gratuits
Nous sommes distributeur officiel des boosters d’antennes de la marque 4HAWKS.
La société polonaise 4HAWKS est spécialisée dans la fabrication d’accessoires pour drones et plus particulièrement d’antennes. De plus, tous les composants de leurs produits sont fabriqués dans l’Union Européenne. Leur équipe d’ingénieurs expérimentés est présente dans ce secteur depuis plus de 15 ans. Ces derniers réalisent également des produits personnalisés, sur mesure, pour des armées, des agences de renseignements, des industries, des fabricants de drones et d’autres secteurs. Pour finir, un laboratoire d’essais certifié garantit l’observation correcte des normes européennes et des exigences requises par les client, selon les projets.

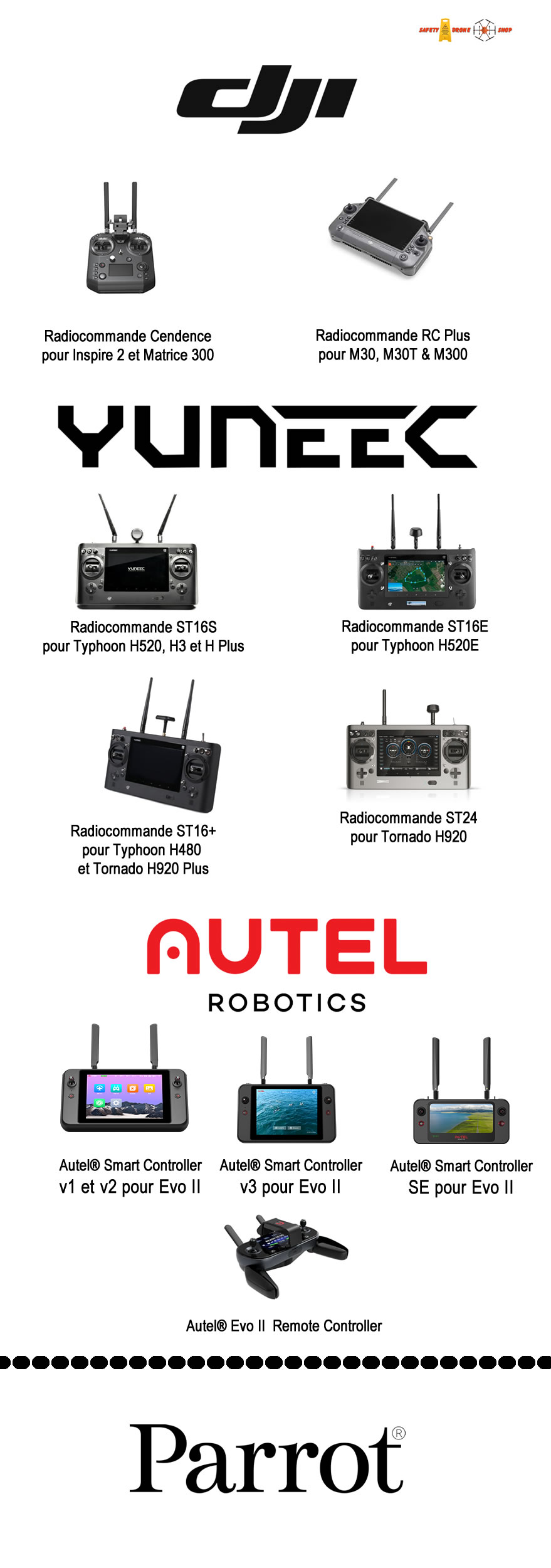

Quelles radiocommandes ne nécessitent pas un démontage pour adapter un booster d’antennes Raptor SR ou XR ?
Vous trouverez à la suite les seules radiocommandes des marques DJI®, Yunnec®, Autel® Robotics et Parrot® qui ne nécessitent pas d’être démontées afin d’adapter un booster d’antennes Raptor SR ou XR de 4HAWKS®. Ces dernières sont dites “plug & play”. Mais elles sont malheureusement très peu nombreuses:
Les garanties fabricants et votre RC ?
La durée des garanties ?
- La garantie légale de conformité du fabricant est de deux ans minimum en Europe. Par contre, cette garantie ne s’applique pas entre deux particuliers ou entre deux professionnels;
- La garantie légale pour vices cachés, vous donne 2 ans à partir de la découverte du défaut caché pour la mettre en œuvre quelque soit le bien acheté en Europe;
- La garantie commerciale ou contractuelle est facultative. Elle est le plus souvent payante. Sa durée est variable et le fabricant en définit librement le contenu. Vous avez également des clauses à respecter, faute de quoi la garantie n’est pas applicable. Cette garantie s’ajoute aux garanties légales de délivrance conforme et des vices cachés, mais ne les remplace pas. C’est par exemple le cas du DJI® Care Refresh. C’est un programme de protection complet qui offre une couverture pour une variété de dommages accidentels et usure naturelle des produits DJI®: Collision, dégâts dus à l’eau, flyaway, usure normale…
La territorialité de la garantie ?
Attention, avec certains fabricants, vos garanties ne sont valables que dans la zone où vous avez acheté votre drone ou/et radiocommande: Europe, USA, Asie… Par exemple, avec certains fabricants, un drone acheté aux USA, ne pourra pas être garanti en Europe. Par contre, d’autres proposent pour leurs produits une garantie valable dans le monde entier, même quand le produit est acheté hors zone d’achalandise.
Faire valoir une de vos garanties et votre RC ?
A titre d’exemple, vous venez de crasher votre drone suite à un défaut ou vous êtes couvert par une garantie contractuelle qui vous couvre pour ce risque même si vous êtes responsable (Type DJI® Care Refresh par exemple). Le plus souvent le fabricant vous demandera d’envoyer votre drone sans votre RC. En effet, bien souvent cela ne présente pas d’intérêt pour le SAV du fabricant qui réparera votre drone. Sauf bien évidemment si votre radiocommande (RC) est défectueuse. A vérifier dans les clauses et limites de la garantie qui vous lie au fabricant. Et à vous d’évaluer le risque en fonction de la durée de la garantie, du coût de remplacement de votre RC….
Les garanties dont contractuelle de votre fabricant ?
Selon la marque de votre drone et radiocommande (RC), pour plus de détails, veuillez visiter à la suite le site web de votre fabricant afin de prendre connaissance de la garantie contractuelle qui vous lie avec lui:
L’objectif de l’opération de démontage et de remontage
L’opération consiste à remplacer les antennes d’origine et les deux câbles internes qui les relient. Dans la boîte reçue vous trouverez deux nouveaux câbles internes fins à insérer dans votre radiocommande.
Ce sont les mêmes pour tous les boosters d’antennes Raptor SR ou XR, quels que soient les fabricants de drones ou les modèles de radiocommandes.
Il n’y a aucune soudure à effectuer. Les deux câbles sont justes à clipser à la place de ceux d’origine.
Bien connaître ses limites et les risques d’opérer soi-même
Quel que soit le domaine, il est important de connaître ses limites. C’est également le cas quand on fait du bricolage ou quand on veut démonter soi-même sa radiocommande. L’immense majorité de nos clients le font eux-mêmes et réussissent.
Par contre, dans certains cas, certains nous font part de leur piètre qualité de bricoleurs. Pour être caricatural, ils cassent tout ce qu’ils ont entre les mains. Dans ces cas extrêmes, nous les décourageons de le faire par eux-mêmes. Cela nous est arrivé une petite dizaine de fois de le faire pour nos clients, depuis que nous sommes distributeurs. Parfois, aussi car nos clients manquaient de temps.
Bien évidement, l’opération de démontage/remontage se fait à vos risques et périls comme on dit. Pour faire un bilan, les dégâts occasionnés rapportés par nos clients ont été très peu nombreux et sans gravité depuis déjà quelques années que nous sommes distributeurs. Et nous avons toujours aidé nos clients à trouver une solution au problème généré: une pièce en trop au remontage, un câble fin interne cassé car le client avait trop forcé avec son tournevis…
L’avantage c’est que cette opération quand elle est effectuée par vous-même est sans frais. C’est la raison pour laquelle nous offrons cette possibilité à nos clients, dans leurs intérêts.
Faire réaliser l’opération par notre atelier ?
Vous pensez atteindre vos limites ou/et vous souhaitez limiter les risques ou vous n’avez pas le temps d’effectuer ce type d’opération. Dans ce cas, nous pouvons faire l’opération pour vous. Cela engendrera bien évidemment des coût supplémentaires liés aux:
- frais d’expédition de votre radiocommande à destination de notre atelier à votre charge;
- frais de main d’oeuvre liée au démontage/remontage de votre radiocommande;
- frais de réexpédition en retour avec suivi et remise contre signature.
Si vous êtes dans cette situation, veuillez nous contacter pour nous demander un devis en cliquant sur le bouton ci-dessous:
Tous les tutoriels du fabricant 4HAWS® pour opérer les démontages/remontages selon les modèles et fabricants de drones
Vous trouverez rassemblés, à la suite, sous la forme d’onglets, tous les tutoriels du fabricant 4HAWKS® disponibles. Veuillez cliquer sur l’onglet du fabricant de drones et ouvrir l’onglet déroulant qui correspond au modèle de drone ou RC désiré. Même chose pour les refermer et changer de fabricant:
TUTORIELS DE DEMONTAGE/REMONTAGE PAR MARQUES DE DRONES
Il est nécessaire de démonter votre radiocommande optionnelle DJI® RC (avec écran) pour les drones DJI® Mavic 3, Mavic 3 Classic, Mini 3 Pro et Air 2S. Le but est d’y clipser les deux câbles internes. Par contre, aucune soudure n’est nécessaire et des outils sont fournis dans la boîte pour assurer l’opération. Il vous faudra également percer deux trous avec une perceuse sur le devant de votre radiocommande DJI® RC pour y fixer les deux raccords des câbles. Tout est expliqué en images dans ce mode d’emploi PDF pour faire cette opération de “manière propre”. Nous vous enverrons, suite à votre achat, ce nouveau mode d’emploi de démontage et de remontage, au format PDF. Très complet et très illustré, il propose de procéder à cette opération en 40 étapes (steps).
Mode d’emploi d’adaptation du Raptor avec la RC Parrot® SkyController 3 en 51 étapes qui est fourni au format PDF.
Quelques conseils non exhaustifs à la suite pour vous aider à démonter et remonter votre radiocommande à vos risques et périls
Si vous avez un doute, n’hésitez surtout pas à nous contacter sur le sujet depuis WhatsApp ou en ouvrant un ticket:
LIRE ATTENTIVEMENT LE MODE D’EMPLOI
En premier lieu, lisez attentivement le mode d’emploi de 19 pages en français que nous vous avons fait parvenir par e-mail suite à votre achat.
VERIFIER LA BOITE DU BOOSTER D’ANTENNES RECUE ET SON CONTENU
Sur la boîte reçue, vérifiez l’étiquette collée au dos ou sur son côté. Le booster d’antennes reçu doit bien correspond au modèle de votre radiocommande. Par contre, si vous avez un doute, n’hésitez pas à nous contacter.
Profitez-en pour notez le numéro de série de votre booster d’antennes. Il pourra vous être utile pour le SAV ou en cas de vol. S/N, comme Serial Number en anglais et donc numéro de série en français.
Vérifiez également le contenu de la boîte reçue.
BLOQUER 60 MINUTES, AU CALME, SANS PRESSION DU TEMPS
Bloquez 45 à 60 minutes, au calme, sans pression du temps et sans être dérangé. Coupez votre téléphone et enfermez-vous à double tour 😉 Le but est de pouvoir vous concentrer un maximum, pour augmenter vos chances de réussite.
Préférez effectuer l’ensemble de l’opération d’une traite, pour avoir encore en mémoire les étapes de démontage, pour effectuer le remontage.
AVOIR UN PLAN DE TRAVAIL PROPRE, BIEN ECLAIRE, AVEC LES BONS OUTILS
Un tapis magnétique pour poser les vis et pièces métalliques démontées est idéal pour éviter de les perdre. Cela peut être aussi un tissu posé sur votre table ou établi.
Cela empêche non seulement à vos minuscules vis de rouler sur, puis sous la table et de les perdre. De plus, la plupart des tapis magnétiques ont des lignes de séparation afin que vous puissiez organiser les pièces et garder une trace de tout. De même, il est parfois possible d’utiliser un marqueur effaçable à sec pour faire des anotations comme repères.
Un bon éclairage est également important afin de bien travailler.
Au dos du polystyrène de la boîte reçue, vous avez quelques outils qui vous sont parfois fournis par le fabricant pour certains boosters d’antennes. Par exemple, ce n’est pas le cas pour les boosters d’antennes pour les drones de marque Parrot®. Mais il s’agit le plus ouvent d’outils assez basiques que vous possèdez déjà ou que vous pourrez acquérir à moindre coût. Si besoin complétez-les avec d’autres micro-tournevis et outils. Pour connaître les outils nécessaires à l’opération, selon le cas, veuillez consuler la vidéo tutorielle en ligne proposée par le fabricant ou le manuel d’emploi PDF de démontage/remontage. Lire plus haut.
Prévoyez votre smartphone afin d’effectuer des photos aux différentes étapes du démontage.
SUIVRE ETAPE PAR ETAPE (STEP BY STEP) LE TUTORIEL VIDEO OU LE MANUEL PDF

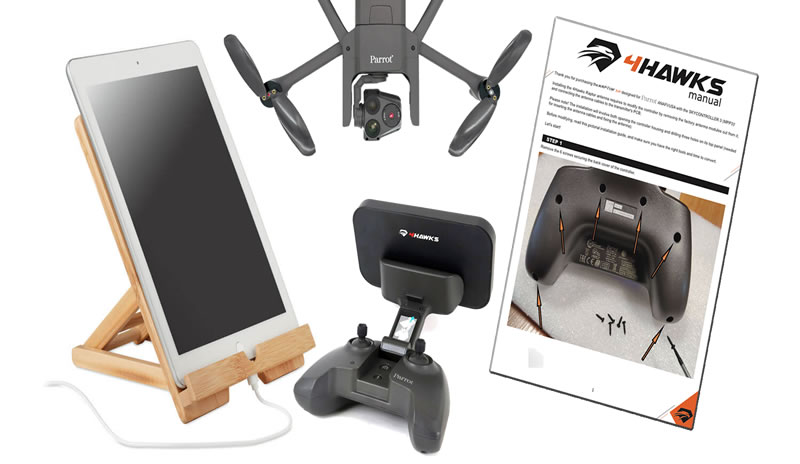

Nous vous conseillons de poser une tablette numérique ou un ordinateur portable face à vous, ou l’impression papier du manuel de démontage PDF selon le cas.
Démontage:
Dans un premier temps, visualisez l’ensemble du tutoriel vidéo ou du manuel d’emploi de démontage du fabricant.
Dans un second temps, procédez étape par étape (step by step). A chaque étape de démontage, prenez une photo à l’aide de votre téléphone portable.
Attention, de ne pas endommager les fils et les connecteurs qui relient entre elles certaines pièces. Utilisez l’outil en plastique (spudger fourni, médiator, ancienne carte de crédit ou de téléphone…) pour ouvrir le boîtier de votre radiocommande pour éviter de le fendre ou de l’endommager. Ne forcez jamais.
Placez l’ensemble des vis qui correspondent à la même étape ensemble dans un coin de votre tapis magnétique ou dans un ancien pot de confiture ou de yaourt en verre. Notez où elles sont placées.
Remontage:
Dans un premier temps, visualisez les photos que vous avez pris à chacune des étapes de démontage avec votre smartphone.
Dans un second temps, procédez étape par étape (step by step). A chaque étape de remontage, à l’aide des photos prises de l’étape.
Attention, de ne pas endommager les fils et les connecteurs qui relient entre elles certaines pièces. Ne forcez jamais.
CONTROLER LE BON FONCTIONNEMENT DE VOTRE RC
Mettez sous tension votre radiocommande pour vérifier qu’elle est bien alimentée et que tous les boutons et manettes fonctionnent correctement. Bien évidement sa batterie doit être chargée pour pouvoir le faire.
MONTER ENSUITE VOTRE BOOSTER D’ANTENNES SUR VOTRE RADIOCOMMANDE
Relisez en premier lieu notre mode d’emploi de 19 pages en français pour prendre connaissance du montage et de l’utilisation de votre booster d’antennes.
Ensuite, déballez l’antenne et ses accessoires pour les monter sur votre radiocommade en suivant toutes les étapes du mode d’emploi.
APRES VOTRE MONTAGE, FAIRE UN TEST AU SOL AVANT DE DECOLLER
Relisez notre mode d’emploi de 19 pages en français, au format PDF, avant toute utilisation.
Avant de réaliser le premier décollage avec votre drone suite au montage de votre booster d’antennes Raptor SR ou XR, veuillez bien vérifier au sol, les bons fonctionnements des transmissions (liaisons drone et retour vidéo), avant de le faire décoller.
Notamment, les points suivants sont à vérifier avant le décollage, en plus de votre check-list habituelle:
- la nacelle de votre caméra bouge normalement quand vous l’actionnez;
- le retour vidéo fonctionne à l’écran;
- vous n’observez aucun message d’alerte et aucun dysfonctionnement.
Au moindre doute ou en cas de message d’alerte ou de dysfonctionnement ne décollez pas. Et n’hésitez pas à nous consulter si besoin.
Les boosters d’antennes 4HAWKS sur Safety-drone.shop
Nous proposons dans notre boutique des boosters d’antennes 4HAWKS pour les drones des marques DJI®, Autel® Robotics, Parrot® et Yuneec®:
Boosters d'antennes

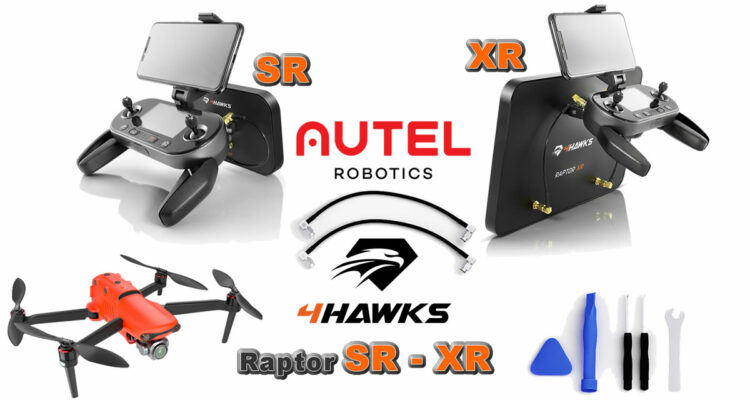

Boosters d'antennes SR et XR de marque 4HAWKS pour drones Autel Robotics. Ils augmentent considérablement la portée d'environ x2 (SR) et x4 (XR) par rapport à une antenne classique, mais surtout la stabilité du signal de votre drone, en particulier dans des conditions perturbées.
Boosters d'antennes
Booster d'antennes SR de marque 4HAWKS pour drones Parrot. Ils augmentent considérablement la portée d'environ x2 (SR) par rapport à une antenne classique, mais surtout la stabilité du signal de votre drone, en particulier dans des conditions perturbées.
Boosters d'antennes
Boosters d'antennes SR et XR de marque 4HAWKS pour drones DJI. Ils augmentent considérablement la portée d'environ x2 (SR) et x4 (XR) par rapport à une antenne classique, mais surtout la stabilité du signal de votre drone, en particulier dans des conditions perturbées.
Boosters d'antennes
Boosters d'antennes SR et XR de marque 4HAWKS pour drones Yuneec. Ils augmentent considérablement la portée d'environ x2 (SR) et x4 (XR) par rapport à une antenne classique, mais surtout la stabilité du signal de votre drone, en particulier dans des conditions perturbées.
Nos nouveaux systèmes de déport d’antennes pour Raptor SR ou XR
Vous trouvrez dans notre boutique de nouveaux systèmes de déport d’antennes à distance, pour nos boosters d’antennes Raptor SR ou XR:
Boosters d'antennes
Kit de fixation universelle pour boosters d’antennes SR ou XR
Notre support de fixation universel permet de déporter à distance (3 à 20 mètres) un booster d'antennes Raptor SR ou XR sur un trépied photo/vidéo ou un mat dans sa version standard. De plus, il peut être compléter par différentes options, notamment un aimant puissant (version complète) pour le fixer sur le toit ou capot d'un véhicule.
Boosters d'antennes
Lot de câbles pour déporter votre booster d’antennes Raptor SR ou XR
Lot de deux câbles (3 à 20 mètres) en triple blindage avec une faible réflexion pour une meilleure performance. Doté de raccords RP-SMA sertis, il complétera notre support de fixation universelle. Ce dispositif vous permettra de déporter à distance votre booster d'antennes Raptor SR ou XR.
Boosters d'antennes
Aimant de 13,5 cm pour fixation universelle de boosters d’antennes
Aimant puissant pour notre support de fixation universelle qui permet de déporter à distance (3 à 20 mètres) un booster d'antennes Raptor SR ou XR. Par exemple, sur le toit ou le capot d'un véhicule. De même, pourra compléter le premier achat d'un support de fixation universelle acheté sans.
Accessoires photo/vidéo
Trépied compact et léger RONDO 430TM avec rotule RB6.5 robuste en aluminium de marque allemande Cullmann®. Outre la stabilisation pour réaliser vos prises de vues terrestres, il vous permettra également de déporter un booster d'antennes Raptor SR ou XR de votre radiocommande.
Autres articles sur les boosters d’antennes 4HAWKS

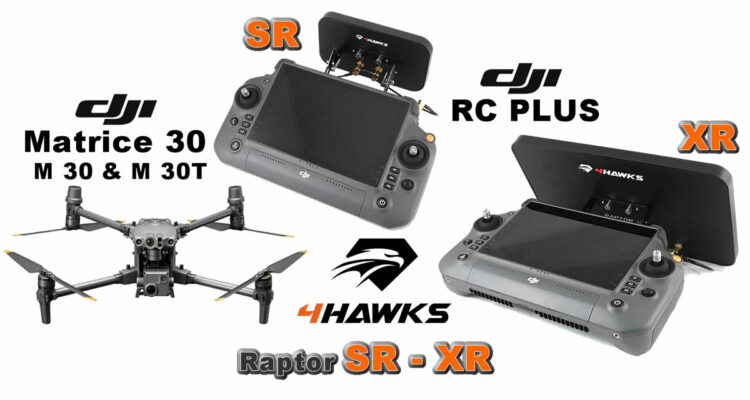

DJI Matrice 30 et boosters d’antennes Raptor SR et XR
Le drone DJI® Matrice 30 qui vient d’être commercialisé est décliné sous la forme d’une [...]
Oct

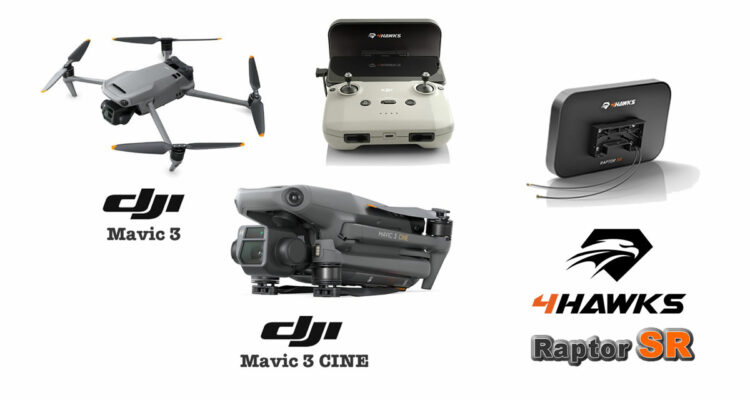

DJI Mavic 3 et booster d’antennes Raptor SR
Le drone DJI® Mavic 3 qui vient d’être commercialisé est décliné sous la forme d’une [...]
Déc
Booster d’antennes Raptor pour ANAFI et manuel de démontage de la RC Parrot SkyController 3
Nous vous avions présenté le tout nouveau booster d’antennes Raptor SR de marque 4HAWKS dédié [...]
Août
Parrot ANAFI, ANAFI USA et booster d’antennes Raptor SR
La marque française Parrot® propose les séries des drones ANAFI et ANAFI USA. Ces derniers [...]
Juil
Drones Autel Evo et boosters d’antennes Raptor SR et XR
Vous êtes équipés de drones des séries Evo de la marque Autel Robotics. Nous vous [...]
2 Commentaires
Oct

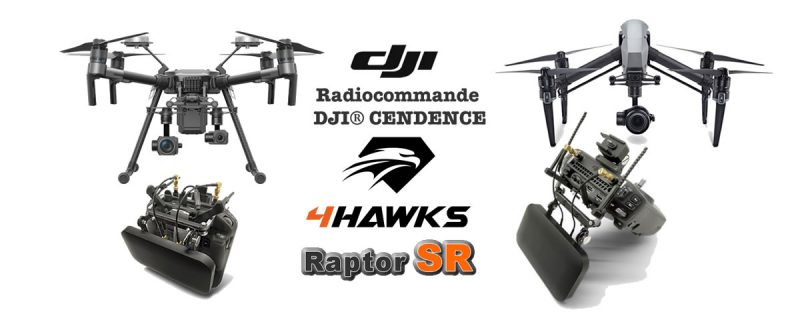

DJI Cendence et booster d’antennes Raptor SR
Le fabricant DJI® propose une radiocommande optionnelle Cendence pour ses deux drones professionnels Inspire 2 [...]
Oct

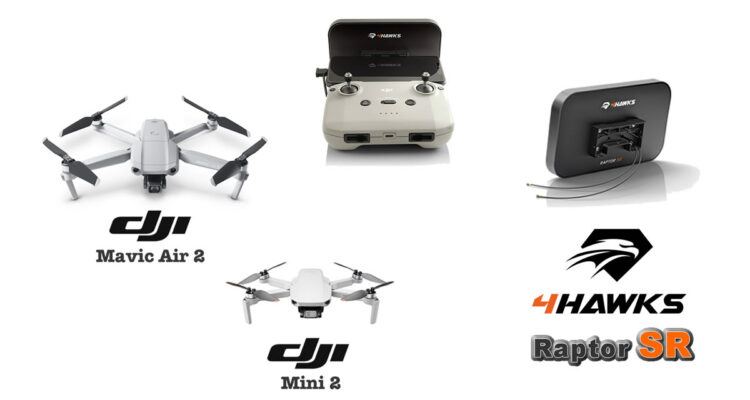

DJI Mini 2, Mavic Air 2 et booster d’antennes Raptor SR
Les récents drones DJI® Mini 2 et Mavic Air 2 bénéficient d’un tout nouveau booster [...]
2 Commentaires
Déc
DJI Smart Controller et booster d’antennes Raptor SR et XR
La DJI® Smart Controller et Smart Controller interprise (M300 RTK) bénéficient de deux nouveaux boosters [...]
Fév

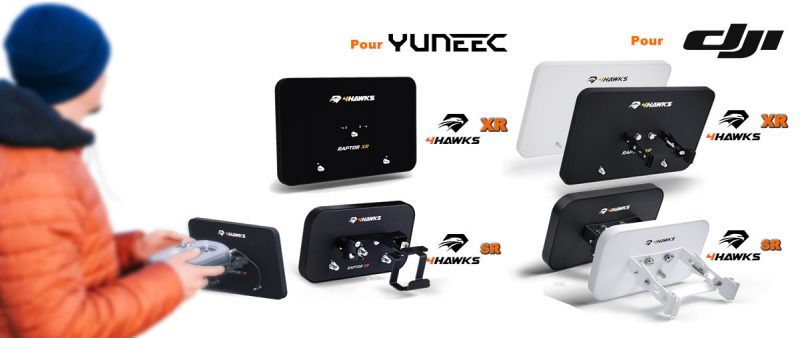

Nouveaux boosters d’antennes pour drones DJI et Yuneec
