DJI Smart Controller et booster d’antennes Raptor SR et XR
Fév
La DJI® Smart Controller et Smart Controller interprise (M300 RTK) bénéficient de deux nouveaux boosters d’antennes Raptor SR et XR de marque 4HAWKS dont nous sommes distributeurs. Ces derniers permettront d’améliorer la stabilité du signal radio (liaisons vidéo et drone) et la portée.
Drones DJI® Smart Controller, Smart Controller interprise et nouveaux Raptor SR et XR
Nous vous avions présenté dans un précédent article, le récent booster d’antennes 4Hawks Raptor SR pour les drones DJI® Mini 2 et Mavic Air 2.

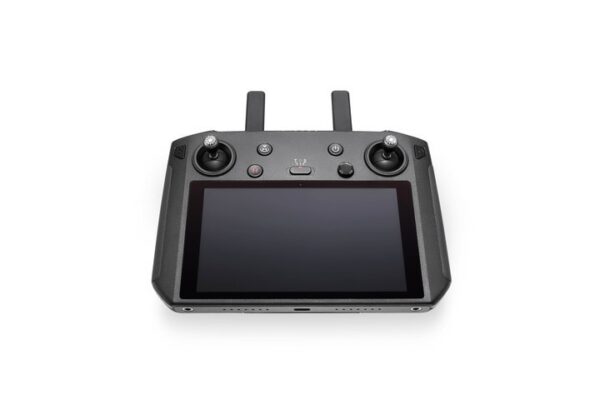

Les Smart Controller et Smart Controller Interprise (M300 RTK) sont des radiocommandes optionnelles, mais avec un écran intégré. Elles ont une diagonale de 13,9 cm (5,5 pouces) et sa définition de 1920 x 1080 pixels et au mieux d’une luminosité de 1000 cd/m². C’est rarement le cas des radiocommandes livrées en standard par exemple avec les drones DJI® de la série Mavic qui sont utilisées avec smartphone ou tablette.
La Smart Controller vendue en option à près de 650 euros TTC, peut-être utilisée avec tous les drones récents de marque DJI® compatibles avec la technologie de transmission OcuSync 2.0. C’est-à-dire à ce jour avec les drones suivants:
- Mavic 2 Pro;
- Mavic 2 Zoom;
- Mavic Enterprise;
- Mavic Enterprise Dual;
- Mavic Air 2;
- Mini 2;
- Phantom 4 Pro v2;
- Phantom 4 RTK;
- Phantom 4 Multispectral;

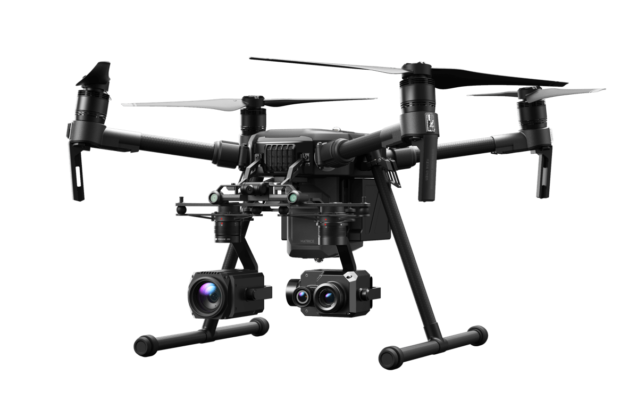

- Matrice 200 v2;
- Matrice 210 v2;
- Matrice 210 v2 RTK.
Sinon, quant à elle, la Smart Controller Enterprise avec des caractéristiques similaires à la précédente Smart Controller, est vendue en option à 1160 euros TTC. Elle peut-être utilisée quant à elle, avec les drones DJI® Matrice 300 RTK (M300 RTK) qui utilisent la technologie de transmission OcuSync 2.0.

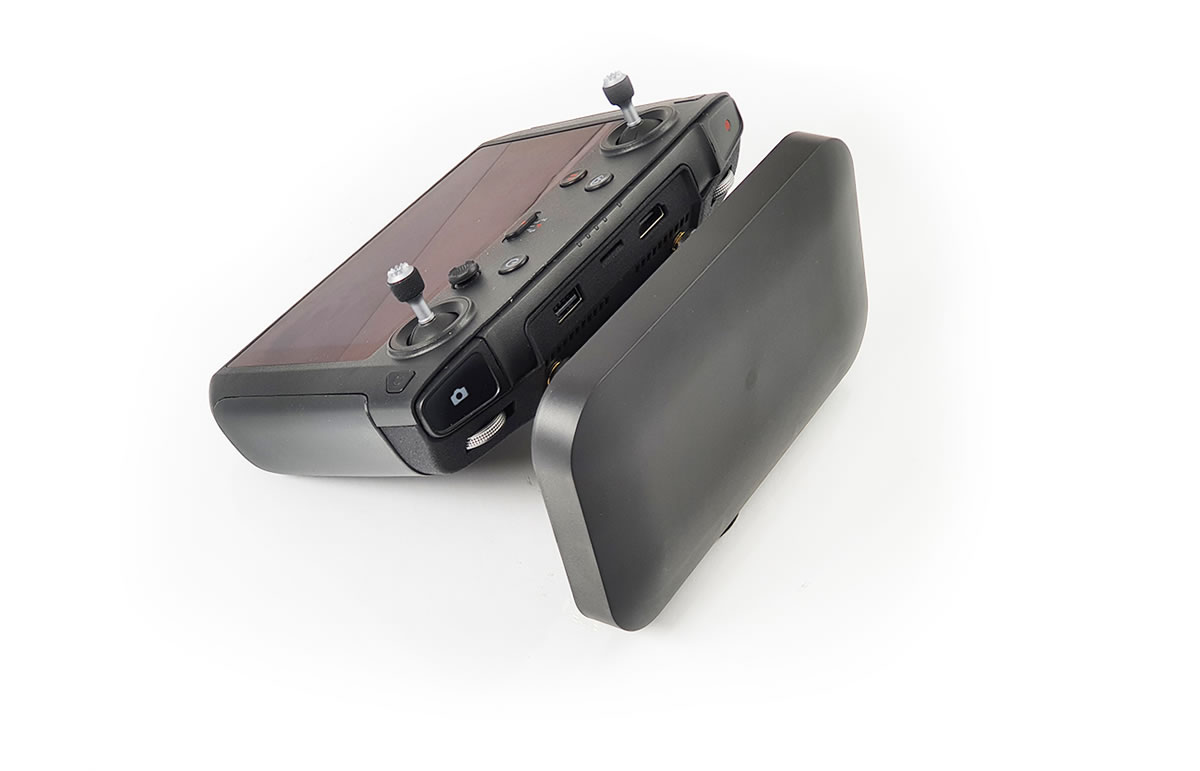

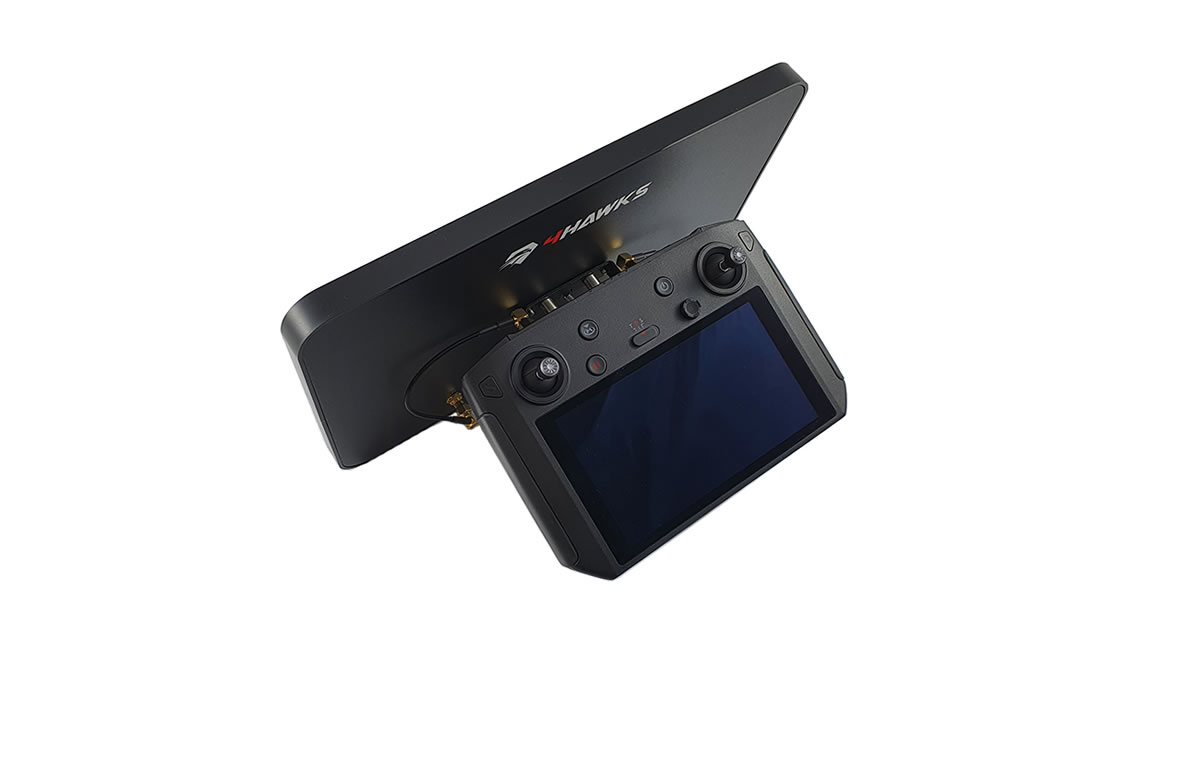

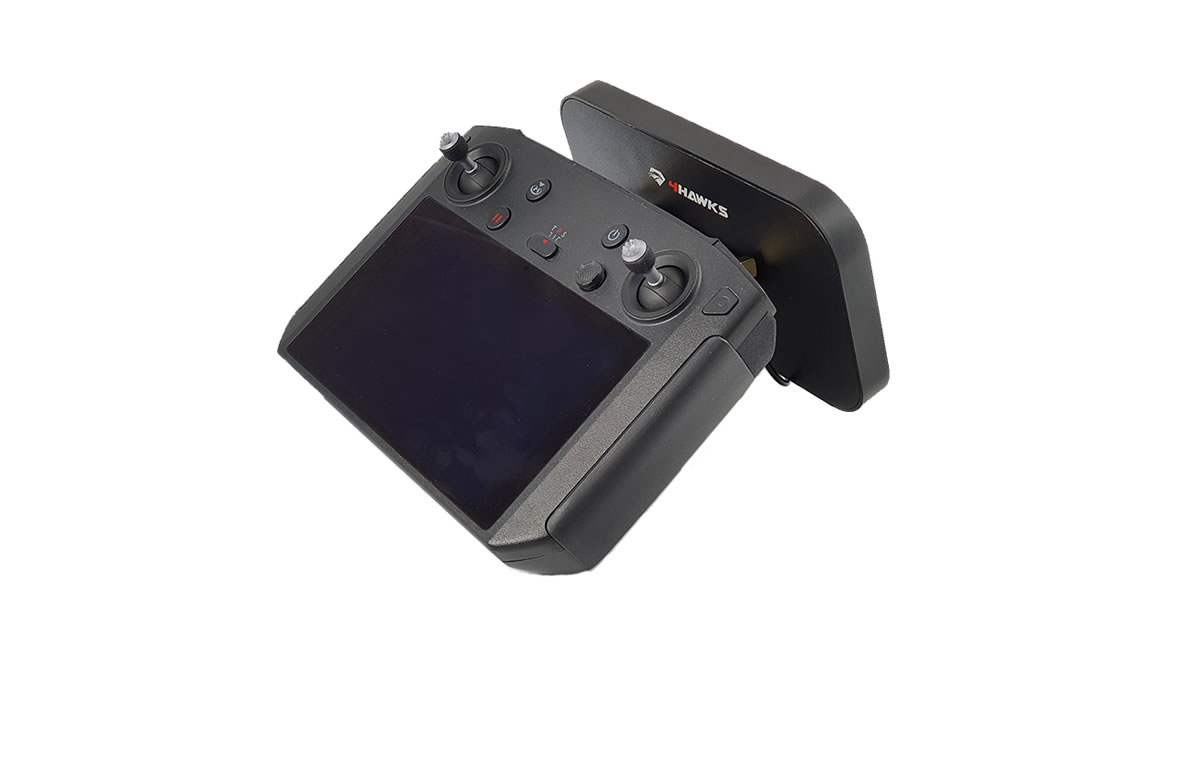

Le fabricant 4HAWKS vient donc de compléter sa gamme avec deux nouveaux boosters d’antennes Raptor SR et XR dessiné spécialement pour la radiocommande DJI® Smart Controller et DJI® Smart Controller Enterprise (M300). Dès à présent, nous les proposons à la vente sur Safety-drone.shop et les premières livraisons du produit s’effectueront début mars 2021: Interruption des expéditions du 16 au 28 février 2021.
Le projet était depuis plus de deux ans dans les cartons, à tel point que nous nous demandions s’il allait voir le jour. De plus, vous nous aviez relancé régulièrement sur le sujet. La tâche n’a pas été des plus simples.
En effet, le fabricant a été confronté à un véritable défit face à la configuration de la radiocommande qui rendait difficile une adaptation facile comme les autres radiocommandes de la marque.
Test complet DJI® Smart Controller sur Helicomicro.comIntérêt des Raptor SR et XR pour la DJI® Smart Controller et Smart Controller interprise ?
Les boosters d’antennes 4HAWKS Raptor SR et XR augmentent considérablement la portée mais surtout la stabilité du signal de votre drone DJI®, en particulier dans des conditions perturbées.
De plus, les deux ports 1 et 2, des boosters d’antennes Raptor SR et XR peuvent fonctionner sur les deux fréquences 2,4 GHz et 5 GHz.
De même, la qualité en l’occurence d’une antenne passive s’apprécie à son gain:
- Modèle Raptor SR:
- Port 1: 8 dBi (+/- 1 dBi) & 10 dBi (+/- 1 dBi)
- Port 2: 8 dBi (+/- 1 dBi) & 10 dBi (+/- 1 dBi)
- Modèle Raptor XR:
- Port 1: 8 dBi (+/- 1 dBi) & 10 dBi (+/- 1 dBi)
- Port 2: 8 dBi (+/- 1 dBi) & 10 dBi (+/- 1 dBi)
L’ensemble est léger et de belle facture et sans pièces d’équipement détachées. En effet, une partie de la construction est en aluminium pour rendre toute la construction aussi légère que possible. Le bras de montage est en acier inoxydable pour une stabilité à toute épreuve. Le booster de couleur noire bénéficie d’une excellente protection contre les UV.
De plus, l’inclinaison réglable de l’antenne est facilitée par le changement de position rapide en un seul clic afin de l’orienter (5 positions) en direction du drone et d’optimiser sa directivité. De cette manière, vous pouvez être sûr de ne pas perdre la liaison avec votre drone et le retour vidéo.
Montage des Raptor SR et XR pour la DJI® Smart Controller et Smart Controller interprise
Il est nécessaire de démonter votre radiocommande DJI® Smart Controller ou DJI® Smart Controller interprise (M300 RTK) afin d’y clipser deux câbles. Par contre, aucune soudure n’est nécessaire et tous les outils sont fournis dans la boîte pour assurer l’opération. De plus, comme toujours, un tutoriel vidéo très complet vous est proposé afin d’assurer des démontage et remontage par étapes.
Caractéristiques principales des boosters d’antennes Raptor
Portée du signal et distance de vol étendues (Antenne passive)
Supression du bruit (perturbations)
des autres périphériques
Signal vidéo amélioré
réduisant le risque de coupures
Directivité de l’antenne
et du signal ajustable
Conception légère
et de haute qualité
Solution complète
et prête à l’emploi
Augmentez la portée du signal et la distance de vol
Les boosters d’antennes de la gamme Raptor SR et XR ont été conçus pour augmenter la portée du signal et la distance de vol de votre drone. Tout cela avec un signal vidéo plus stable et une longue portée limitée uniquement par la réglementation et votre batterie. En France, la réglementation (DGAC) impose le vol à vue pour une pratique du drone en loisir, 100 mètres (S3) et 200 mètres (S1) du télépilote pour les activités particulières (professionnels).
Meilleures performances et en toute légalité
L’antenne directionnelle permet un vol de drone limitant le risque de perte des signaux pour la vidéo et la liaison de contrôle du drone. De plus, l’action des interférences et des bruits numériques provenant d’autres périphériques (téléphone portable, radio…) ou réseaux sont réduits. Il s’agit d’une antenne passive qui respecte les limites de puissances imposées par la réglementation européenne, ne vous exposant donc pas à une amende et à des problèmes d’assurance en cas d’accident.
Comprendre les performances de l’antenne “Beam”
“Beam”, de l’anglais faisceau, rayon. Par rapport aux antennes omnidirectionnelles d’origine à faible efficacité, l’antenne du booster d’antenne de la gamme Raptor de 4HAWKS étend la couverture sectorielle, augmentant ainsi la portée de vol maximale et surtout la qualité du signal. Une antenne équidirective ou omnidirectionnelle rayonne de la même façon dans toutes les directions du plan horizontal, contrairement à une antenne directive qui permet d’augmenter la qualité du signal avec un faisceau plus étroit pour caricaturer.

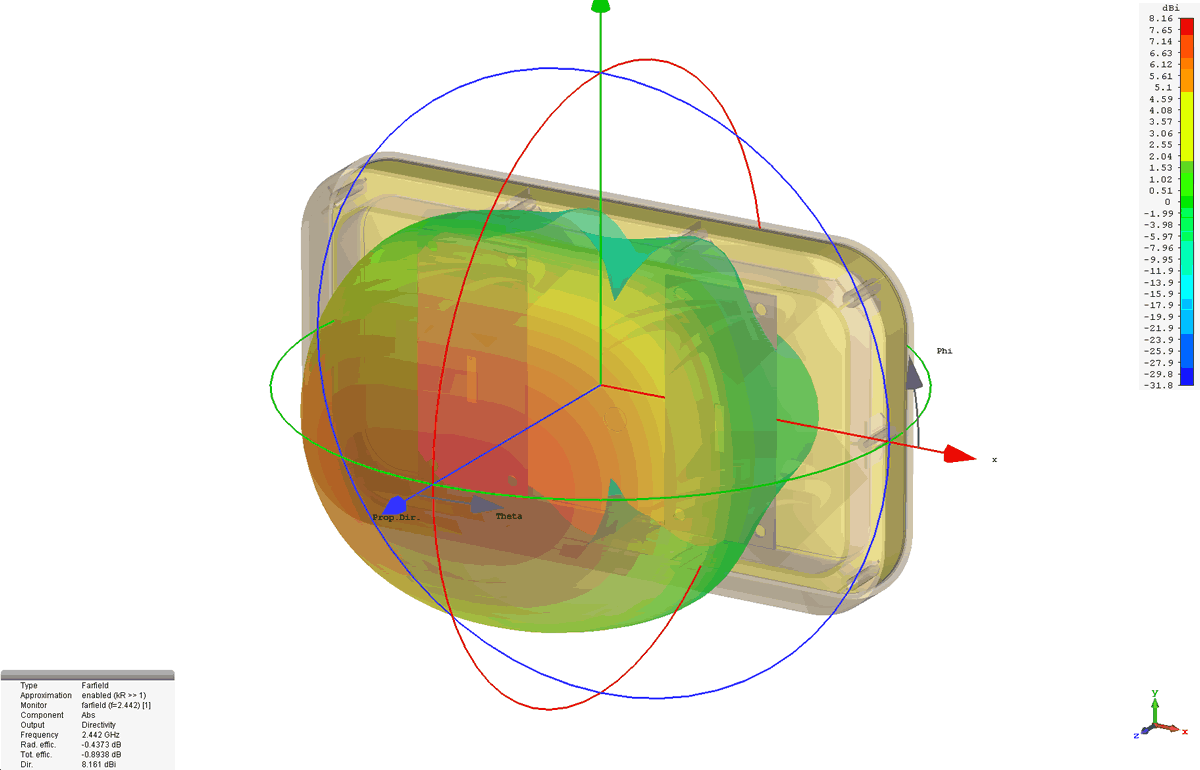

Diagrammes d’émission d’antennes
Antenne standard
Antenne Beam 4Hawks
Optimisez la propagation des ondes vers votre drone
En dehors des performances des antennes, certaines conditions limitent les performances de la propagation des ondes radio comme des obstacles (Immeubles, falaises, montagne…), perturbations (bruits) électromagnétiques ambiantes (téléphone portable, radio..), ouvrages métalliques (ponts, tour, grues, béton armé…), l’indice de réfraction de l’air atmosphérique lié aux conditions météorologiques, la position de l’antenne du drone,….
Imaginez des coupures intempestives du retour vidéo, voir de la liaison qui contrôle votre drone ! Avec les boosters d’antennes de la gamme Raptor de 4Hawks, le signal (vidéo et liaison drone) est amélioré grâce à une propagation efficace des ondes radio pointées vers le drone.
[noo_beforeafter items=”%5B%7B%22bimg%22%3A%2215077%22%2C%22blabel%22%3A%22Vidéo%20dégradée%20avec%20artéfacts%22%2C%22aimg%22%3A%2215078%22%2C%22alabel%22%3A%22Vidéo%20de%20qualité%20avec%20Raptor%22%7D%5D”]Antenne standard
Antenne Beam 4HAWKS
Tous les accessoires sont inclus
L’ensemble complet du booster d’antenne Raptor de 4HAWKS comprend une antenne, un système de montage dédié, de câbles avec raccords adaptés et d’autres outils nécessaires pour modifier votre radiocommande. Les câbles livrés viennent se visser sur les raccords à la place de vos trois antennes d’origines. Aucun perçage, ni soudure ne sont nécessaires. Par contre, pour la radiocommandes Smart Controller comme pour certains modèles, un démontage est nécessaire. Nous vous recommandons de faire réaliser cette opération par un technicien spécialisé à moins que vous ayez les compétences pour le faire. N’hésitez pas à nous consulter sur le sujet. Quand il est nécessaire de démonter la radiocommande, veuillez vous renseigner au préalable sur les conditions d’application de votre garantie du fabricant DJI® pour cette dernière.
Position de l’antenne ajustable en hauteur
Le système de bras de support du booster d’antennes de la gamme Raptor de 4HAWKS est ajustable en hauteur en modifiant son angle d’incidence afin de diriger l’antenne avec précision vers la position actuelle du drone. Cela permet de sélectionner la meilleure directivité.
